YLW 燃煤臥式導熱油爐

容量：1400-29000KW
工作壓力：0.8-1.0MPA
適用燃料：煙煤、無煙煤、生物質顆粒
應用范圍：石油、化工、化纖、制藥、紡織印染、建材、木材加工、植物油加工等行業

分享到：

產品簡介
產品特點
產品參數

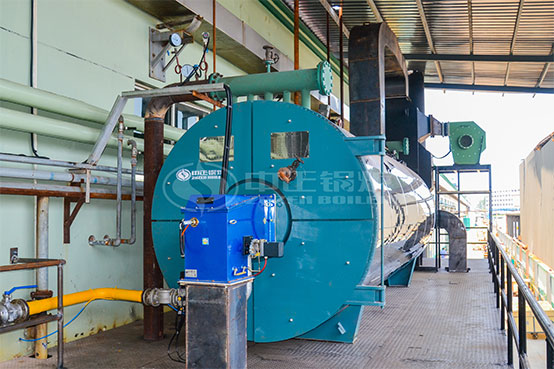

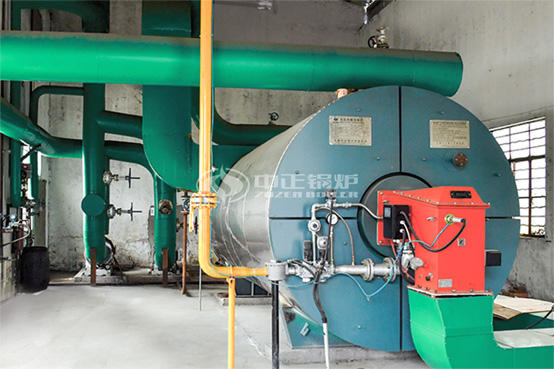

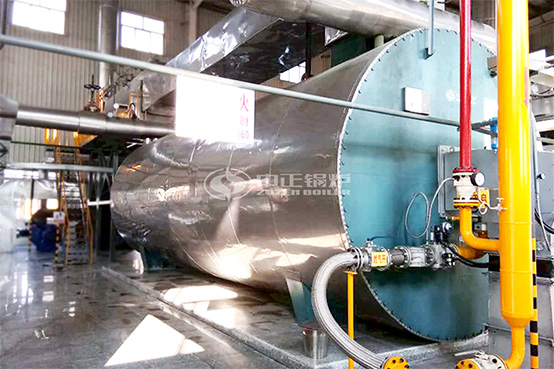

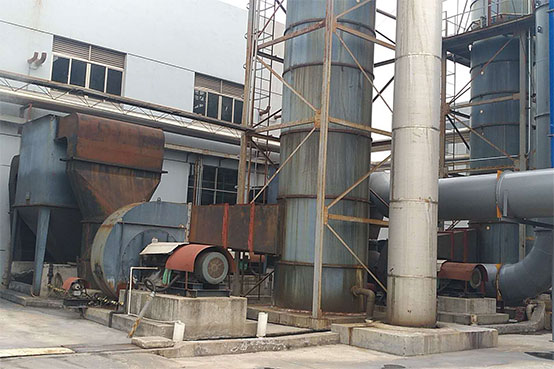

工程案例
型號編制說明
留言咨詢

產品簡介 :

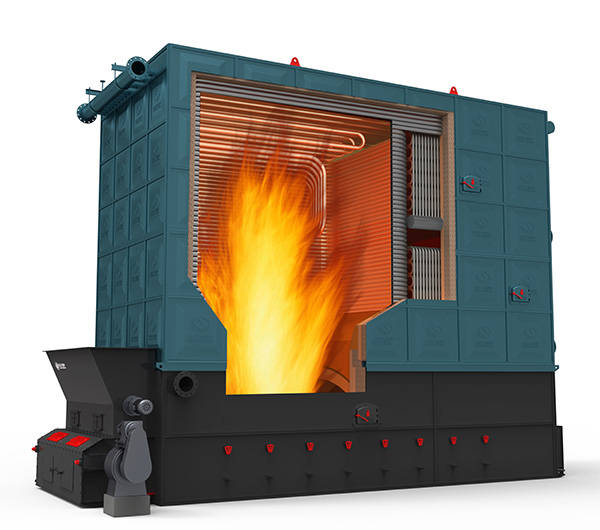

　　YLW系列導熱油鍋爐為方盤管臥式鏈條爐排組裝鍋爐，鏈條爐排和鍋爐本體分體出廠。該鍋爐采用鏈條爐排實現機械加煤，配有鼓、引風機進行機械通風，并裝有出渣機實現機械出渣。運行時燃料自加煤斗落到爐排上進行燃燒，高溫煙氣經過后拱反射至爐前進入爐膛，經過輻射受熱面輻射換熱后，進入對流受熱面進行對流換熱，然后通往余熱鍋爐，再進入空氣預熱器，最后進入除塵器，除塵后煙氣由引風機抽引通過煙囪排向大氣。

技術優勢:

數字化制造

　　·鋼管下斜采用數控三維激光切割機。

　　·方盤管制作采用數控立體彎管機，無強行裝配。

　　·蛇形管制作采用蛇形管自動生產線，一次成形。

全氬弧焊接

　　·蛇形管、方盤管均采用氬弧焊焊接工藝，保證100%合格

使用壽命長

　　優化的輻射受熱面和對流受熱面，介質流程更合理，不會因載體過熱而降低壽命;

　　對流受熱面采用有效固定及支撐結構，使之使用壽命更長。

　　對流受熱面設置有效煙氣隔離，澆筑隔墻使用壽命更長。

操作更簡單

　　專利型爐拱結構，適用于不同的煤種，無煙煤也一樣好燒。

　　防前燃料斗，有效防止生物質燒料斗和結焦。

　　設置有效清灰結構，方便維護、運行及清理。

燃料更節省

　　采用優質的耐火磚砌筑，中間用優質珍珠巖，爐體溫度控制在50℃以下，熱損失最小

　　爐膛采用雙密排盤管，受熱面布置充足

產品參數:

鍋爐型號 Model		YLW-1400M/AⅡ	YLW-1800M/AⅡ	YLW-2400M/AⅡ	YLW-2800M/AⅡ	YLW-3500M/AⅡ	YLW-4200M/AⅡ	YLW-4600M/AⅡ	YLW-6000M/AⅡ	YLW-7000M/AⅡ	YLW-8200M/AⅡ
額定供熱量 (KW)	kW	1400	1800	2400	2800	3500	4200	6000	7000	8200	4600
額定供熱量 (KW)	x10⁴kcal/h	120	160	200	240	300	360	500	600	700	400
設計使用溫度(≤℃)		320	320	320	300	320	320	320	320	320	320
額定工作壓力(MPa)		0.8	0.8	0.8	0.8	0.8	0.8	0.8	1.0	1.0	1.0
熱效率(≥%)		80	80	80	80	80	80	80	80	80	80
系統裝機容量(KW)		55	63	76	85	105	125	155	170	193	150
膨脹槽m³		2.5	2.5	2.5	3.5	3.5	5	5	8	10	15
儲油槽m³		5	6	6	8	8	10	10	15	15	25

鍋爐型號 Model		YLW-9400M/AⅡ	YLW-10500M/AⅡ	YLW-12000M/AⅡ	YLW-14000M/AⅡ	YLW-16500M/AⅡ	YLW-18000M/AⅡ	YLW-21000M/AⅡ	YLW-23300M/AⅡ	YLW-26000M/AⅡ	YLW-29200M/AⅡ
額定供熱量(KW)	kW	9400	10500	12000	14000	16500	18000	21000	23300	26000	29200
額定供熱量(KW)	x10⁴kcal/h	800	900	1000	1200	1400	1600	1800	2000	2200	2500
設計使用溫度 (≤℃)		320	320	320	320	320	320	320	320	320	320
額定工作壓力(MPa)		1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
熱效率 (≥%)		80	80	80	80	80	80	81	81	81	81
系統裝機容量 (KW)		160	160	260	320	380	450	520	600	700	825
膨脹槽m³		15	15	20	20	30	30	30	30	30	30
儲油槽m³		25	25	30	30	40	40	60	80	80	80
